В данном разделе мы кратко рассмотрим основную терминологию, применяемую при описании магнитных дисков и контроллеров, а затем приведем типовые характеристики нескольких современных дисковых подсистем.
Дисковый накопитель обычно состоит из набора пластин, представляющих собой металлические диски, покрытые магнитным материалом и соединенные между собой при помощи центрального шпинделя. Для записи данных используются обе поверхности пластины. В современных дисковых накопителях используется от 4 до 9 пластин. Шпиндель вращается с высокой постоянной скоростью (обычно 3600, 5400 или 7200 оборотов в минуту). Каждая пластина содержит набор концентрических записываемых дорожек. Обычно дорожки делятся на блоки данных объемом 512 байт, иногда называемые секторами. Количество блоков, записываемых на одну дорожку зависит от физических размеров пластины и плотности записи.
Данные записываются или считываются с пластин с помощью головок записи/считывания, по одной на каждую поверхность. Линейный двигатель представляет собой электро-механическое устройство, которое позиционирует головку над заданной дорожкой. Обычно головки крепятся на кронштейнах, которые приводятся в движение каретками. Цилиндр - это набор дорожек, соответствующих одному положению каретки. Накопитель на магнитных дисках (НМД) представляет собой набор пластин, магнитных головок, кареток, линейных двигателей плюс воздухонепроницаемый корпус. Дисковым устройством называется НМД с относящимися к нему электронными схемами.
Производительность диска является функцией времени обслуживания, которое включает в себя три основных компонента: время доступа, время ожидания и время передачи данных. Время доступа - это время, необходимое для позиционирования головок на соответствующую дорожку, содержащую искомые данные. Оно является функцией затрат на начальные действия по ускорению головки диска (порядка 6 мс), а также функцией числа дорожек, которые необходимо пересечь на пути к искомой дорожке. Характерные средние времена поиска - время, необходимое для перемещения головки между двумя случайно выбранными дорожками, лежат в диапазоне 10-20 мс. Время перехода с дорожки на дорожку меньше 10 мс и обычно составляет 2 мс.
Вторым компонентом времени обслуживания является время ожидания. Чтобы искомый сектор повернулся до совмещения с положением головки требуется некоторое время. После этого данные могут быть записаны или считаны. Для современных дисков время полного оборота лежит в диапазоне 8-16 мс, а среднее время ожидания составляет 4-8 мс.
Последним компонентом является время передачи данных, т.е. время, необходимое для физической передачи байтов. Время передачи данных является функцией от числа передаваемых байтов (размера блока), скорости вращения, плотности записи на дорожке и скорости электроники. Типичная скорость передачи равна 1-4 Мбайт/с.
В состав компьютеров часто входят специальные устройства, называемые дисковыми контроллерами. К каждому дисковому контроллеру может подключаться несколько дисковых накопителей. Между дисковым контроллером и основной памятью может быть целая иерархия контроллеров и магистралей данных, сложность которой определяется главным образом стоимостью компьютера. Поскольку время передачи часто составляет очень небольшую часть общего времени доступа к диску, контроллер в высокопроизводительной системе разъединяет магистрали данных от диска на время позиционирования так, что другие диски, подсоединенные к контроллеру, могут передавать свои данные в основную память. Поэтому время доступа к диску может увеличиваться на время, связанное с накладными расходами контроллера на организацию операции ввода/вывода.
Рассмотрим теперь основные составляющие времени доступа к диску в типичной подсистеме SCSI. Такая подсистема включает в себя четыре основных компонента: основной компьютер, главный адаптер SCSI, встроенный в дисковое устройство контроллер и собственно накопитель на магнитных дисках. Когда операционная система получает запрос от пользователя на выполнение операции ввода/вывода, она превращает этот запрос в набор команд SCSI. Запрашивающий процесс при этом блокируется и откладывается до завершения операции ввода/вывода (если только это был не запрос асинхронной передачи данных). Затем команды пересылаются по системе шин в главный адаптер SCSI, к которому подключен необходимый дисковый накопитель. После этого ответственность за выполнение взаимодействия с целевыми контроллерами и их устройствами ложится на главный адаптер.
Затем главный адаптер выбирает целевое устройство, устанавливая сигнал на линии управления шины SCSI (эта операция называется фазой выбора). Естественно, шина SCSI должна быть доступна для этой операции. Если целевое устройство возвращает ответ, то главный адаптер пересылает ему команду (это называется фазой команды). Если целевой контроллер может выполнить команду немедленно, то он пересылает в главный адаптер запрошенные данные или состояние. Команда может быть обслужена немедленно, только если это запрос состояния, или команда запрашивает данные, которые уже находятся в кэш-памяти целевого контроллера. Обычно же данные не доступны, и целевой контроллер выполняет разъединение, освобождая шину SCSI для других операций. Если выполняется операция записи, то за фазой команды на шине немедленно следует фаза данных, и данные помещаются в кэш-память целевого контроллера. Подтверждение записи обычно не происходит до тех пор, пока данные действительно не запишутся на поверхность диска.
После разъединения, целевой контроллер продолжает свою собственную работу. Если в нем не предусмотрены возможности буферизации команд (создание очереди команд), ему надо только выполнить одну команду. Однако, если создание очереди команд разрешено, то команда планируется в очереди работ целевого контроллера, при этом обрабатывается команда, обладающая наивысшим приоритетом в очереди. Когда запрос станет обладать наивысшим приоритетом, целевой контроллер должен вычислить физический адрес (или адреса), необходимый для обслуживания операции ввода/вывода. После этого становится доступным дисковый механизм: позиционируется каретка, подготавливается соответствующая головка записи/считывания и вычисляется момент появления данных под головкой. Наконец, данные физически считываются или записываются на дорожку. Считанные данные запоминаются в кэш-памяти целевого контроллера. Иногда целевой контроллер может выполнить считывание с просмотром вперед.
После завершения операции ввода/вывода целевой контроллер в случае свободы шины соединяется с главным адаптером, вслед за чем выполняется фаза данных (при передаче данных из целевого контроллера в главный адаптер) и фаза состояния для указания результата операции. Когда главный адаптер получает фазу состояния, он проверяет корректность завершения физической операции в целевом контроллере и соответствующим образом информирует операционную систему.
Одной из характеристик процесса ввода/вывода SCSI является большое количество шагов, которые обычно не видны пользователю. Обычно на шине SCSI происходит смена семи фаз (выбор, команда, разъединение, повторное соединение, данные, состояние, разъединение). Естественно каждая фаза выполняется за некоторое время, расходуемое на использование шины. Многие целевые контроллеры (особенно медленные устройства подобные магнитным лентам и компакт-дискам) потребляют значительную часть времени на реализацию фаз выбора, разъединения и повторного соединения.
Варианты применения высокопроизводительных подсистем ввода/вывода широко варьируются в зависимости от требований, которые к ним предъявляются. Они охватывают диапазон от обработки малого числа больших массивов данных, которые необходимо реализовать с минимальной задержкой (ввод/вывод суперкомпьютера), до большого числа простых заданий, которые оперируют с малыми объемами данных (обработка транзакций).
Запросы на ввод/вывод заданной рабочей нагрузки можно характеризовать в терминах трех метрик: производительность, время ожидания и пропускная способность. Производительность определяется числом запросов на обслуживание, получаемых в единицу времени. Время ожидания определяет время, необходимое на обслуживание индивидуального запроса. Пропускная способность определяет количество данных, передаваемых между устройствами, требующими обслуживания, и устройствами, выполняющими обслуживание.
Ввод/вывод суперкомпьютера почти полностью определяется последовательным механизмом. Обычно данные передаются с диска в память большими блоками, а результаты записываются обратно на диск. В таких применениях требуется высокая пропускная способность и минимальное время ожидания, однако они характеризуются низкой производительностью. В отличие от этого обработка транзакций характеризуется огромным числом случайных обращений, относительно небольшими отрезками работы и требует умеренного времени ожидания при очень высокой производительности.
Так как системы обработки транзакций тратят большую часть времени обслуживания на поиск и ожидание, технологические успехи, приводящие к сокращению времени передачи, не будут оказывать особого влияния на производительность таких систем. С другой стороны, в научных применениях на поиск данных и на их передачу затрачивается одинаковое время, и поэтому производительность таких систем оказывается очень чувствительной к любым усовершенствованиям в технологии изготовления дисков. Как будет показано ниже, можно организовать матрицу дисков таким образом, что будет обеспечена высокая производительность ввода/вывода для широкого спектра рабочих нагрузок.
В последние годы плотность записи на жестких магнитных дисках увеличивается на 60% в год при ежеквартальном снижении стоимости хранения одного Мегабайта на 12%. По данным фирмы Dataquest такая тенденция сохранится и в ближайшие два года. Сейчас на рынке представлен широкий ассортимент дисковых накопителей емкостью до 9.1 Гбайт. При этом среднее время доступа у самых быстрых моделей достигает 8 мс. Например, жесткий диск компании Seagate Technology имеет емкость 4.1 Гбайт и среднее время доступа 8 мс при скорости вращения 7200 оборот/мин. Улучшаются также характеристики дисковых контроллеров на базе новых стандартов Fast SCSI-2 и Enhanced IDE. Предполагается увеличение скорости передачи данных до 13 Мбайт/с. Надежность жестких дисков также постоянно улучшается. Например, некоторые модели дисков компаний Conner Peripherals Inc., Micropolis Corp. и Hewlett-Packard имеют время наработки на отказ от 500 тысяч до 1 миллиона часов. На такие диски предоставляется 5-летняя гарантия.
Дальнейшее повышение надежности и коэффициента готовности дисковых подсистем достигается построением избыточных дисковых массивов RAID, о которых речь пойдет в подразделе 5.6.3.

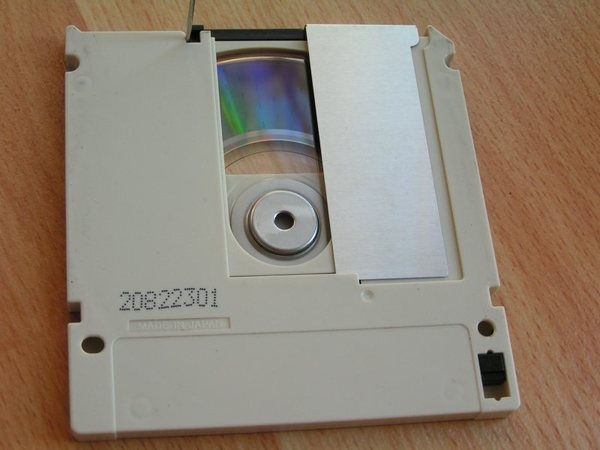

Другим направлением развития систем хранения информации являются магнитооптические диски. Запись на магнитооптические диски (МО-диски) выполняется при взаимодействии лазера и магнитной головки. Луч лазера разогревает до точки Кюри (температуры потери материалом магнитных свойств) микроскопическую область записывающего слоя, которая при при выходе из зоны действия лазера остывает, фиксируя магнитное поле, наведенное магнитной головкой. В результате данные, записанные на диск, не боятся сильных магнитных полей и колебаний температуры. Все функциональные свойства дисков сохраняются в диапазоне температур от -20 до +50 градусов Цельсия.
МО-диски уступают обычным жестким магнитным дискам лишь по времени доступа к данным. Предельное достигнутое МО-дисками время доступа составляет 19 мс. Магнитооптический принцип записи требует предварительного стирания данных перед записью, и соответственно, дополнительного оборота МО-диска. Однако завершенные недавно исследования в SONY и IBM показали, что это ограничение можно устранить, а плотность записи на МО-дисках можно увеличить в несколько раз. Во всех других отношениях МО-диски превосходят жесткие магнитные диски.
В магнитооптическом дисководе используются сменные диски, что обеспечивает практически неограниченную емкость. Стоимость хранения единицы данных на МО-дисках в несколько раз меньше стоимости хранения того же объема данных на жестких магнитных дисках.
Сегодня на рынке МО-дисков предлагается более 150 моделей различных фирм. Одно из лидирующих положений на этом рынке занимает компания Pinnacle Micro Inc. Для примера, ее дисковод Sierra 1.3 Гбайт обеспечивает среднее время доступа 19 мс и среднее время наработки на отказ 80000 часов. Для серверов локальных сетей и рабочих станций компания Pinnacle Micro предлагает целый спектр многодисковых систем емкостью 20, 40, 120, 186 Гбайт и даже 4 Тбайт. Для систем высокой готовности Pinnacle Micro выпускает дисковый массив Array Optical Disk System, который обеспечивает эффективное время доступа к данным не более 11 мс при скорости передачи данных до 10 Мбайт/с.
Одним из способов повышения производительности ввода/вывода является использование параллелизма путем объединения нескольких физических дисков в матрицу (группу) с организацией их работы аналогично одному логическому диску. К сожалению, надежность матрицы любых устройств падает при увеличении числа устройств. Полагая интенсивность отказов постоянной, т.е. при экспоненциальном законе распределения наработки на отказ, а также при условии, что отказы независимы, получим, что среднее время безотказной работы (mean time to failure - MTTF) матрицы дисков будет равно:
MTTF одного диска / Число дисков в матрице
Для достижения повышенного уровня отказоустойчивости приходится жертвовать пропускной способностью ввода/вывода или емкостью памяти. Необходимо использовать дополнительные диски, содержащие избыточную информацию, позволяющую восстановить исходные данные при отказе диска. Отсюда получают акроним для избыточных матриц недорогих дисков RAID (redundant array of inexpensive disks). Существует несколько способов объединения дисков RAID. Каждый уровень представляет свой компромисс между пропускной способностью ввода/вывода и емкостью диска, предназначенной для хранения избыточной информации.
Когда какой-либо диск отказывает, предполагается, что в течение короткого интервала времени он будет заменен и информация будет восстановлена на новом диске с использованием избыточной информации. Это время называется средним временем восстановления (mean time to repair - MTTR). Этот показатель можно уменьшить, если в систему входят дополнительные диски в качестве "горячего резерва": при отказе диска резервный диск подключается аппаратно-программными средствами. Периодически оператор вручную заменяет все отказавшие диски. Четыре основных этапа этого процесса состоят в следующем:
- определение отказавшего диска,
- устранение отказа без останова обработки;
- восстановление потерянных данных на резервном диске;
- периодическая замена отказавших дисков на новые.
RAID1: Зеркальные диски
Зеркальные диски представляют традиционный способ повышения надежности магнитных дисков. Это наиболее дорогостоящий из рассматриваемых способов, так как все диски дублируются и при каждой записи информация записывается также и на проверочный диск. Таким образом, приходится идти на некоторые жертвы в пропускной способности ввода/вывода и емкости памяти ради получения более высокой надежности. Зеркальные диски широко применяются многими фирмами. В частности компания Tandem Computers применяет зеркальные диски, а также дублирует контроллеры и магистрали ввода/вывода с целью повышения отказоустойчивости. Эта версия зеркальных дисков поддерживает параллельное считывание.
Контроллер HSC-70, используемый в VAX-кластерах компании DEC, выполнен по методу зеркальных дисков, называемому методом двойников. Содержимое отдельного диска распределяется между членами его группы двойников. Если группа состоит из двух двойников, мы получаем вариант зеркальных дисков. Заданный сектор может быть прочитан с любого из устройств группы двойников. После того как некоторый сектор записан, необходимо обновить информацию на всех дисках-двойниках. Контроллер имеет возможность предсказывать ожидаемые отказы некоторого диска и выделять горячий резерв для создания копии и сохранения ее на время работы механизма создания группы двойников. Затем отказавший диск может быть выключен.
Дублирование всех дисков может означать удвоение стоимости всей системы или, иначе, использование лишь 50% емкости диска для хранения данных. Повышение емкости, на которое приходится идти, составляет 100%. Такая низкая экономичность привела к появлению следующего уровня RAID.
RAID 2: матрица с поразрядным расслоением
Один из путей достижения надежности при снижении потерь емкости памяти может быть подсказан организацией основной памяти, в которой для исправления одиночных и обнаружения двойных ошибок используются избыточные контрольные разряды. Такое решение можно повторить путем поразрядного расслоения данных и записи их на диски группы, дополненной достаточным количеством контрольных дисков для обнаружения и исправления одиночных ошибок. Один диск контроля четности позволяет обнаружить одиночную ошибку, но для ее исправления требуется больше дисков.
Такая организация обеспечивает лишь один поток ввода/вывода для каждой группы независимо от ее размера. Группы большого размера приводят к снижению избыточной емкости, идущей на обеспечение отказоустойчивости, тогда как при организации меньшего числа групп наблюдается снижение операций ввода/вывода, которые могут выполняться матрицей параллельно.
При записи больших массивов данных системы уровня 2 имеют такую же производительность, что и системы уровня 1, хотя в них используется меньше контрольных дисков и, таким образом, по этому показателю они превосходят системы уровня 1. При передаче небольших порций данных производительность теряется, так как требуется записать либо считать группу целиком, независимо от конкретных потребностей. Таким образом, RAID уровня 2 предпочтительны для суперкомпьютеров, но не подходят для обработки транзакций. Компания Thinking Machine использовала RAID уровня 2 в ЭВМ Connection Machine при 32 дисках данных и 10 контрольных дисках, включая 3 диска горячего резерва.
RAID 3: аппаратное обнаружение ошибок и четность
Большинство контрольных дисков, используемых в RAID уровня 2, нужны для определения положения неисправного разряда. Эти диски становятся полностью избыточными, так как большинство контроллеров в состоянии определить, когда диск отказал при помощи специальных сигналов, поддерживаемых дисковым интерфейсом, либо при помощи дополнительного кодирования информации, записанной на диск и используемой для исправления случайных сбоев. По существу, если контроллер может определить положение ошибочного разряда, то для восстановления данных требуется лишь один бит четности. Уменьшение числа контрольных дисков до одного на группу снижает избыточность емкости до вполне разумных размеров. Часто количество дисков в группе равно 5 (4 диска данных плюс 1 контрольный). Подобные устройства выпускаются, например, фирмами Maxtor и Micropolis. Каждое из таких устройств воспринимается машиной как отдельный логический диск с учетверенной пропускной способностью, учетверенной емкостью и значительно более высокой надежностью.
RAID 4: внутригрупповой параллелизм
RAID уровня 4 повышает производительность передачи небольших объемов данных за счет параллелизма, давая возможность выполнять более одного обращения по вводу/выводу к группе в единицу времени. Логические блоки передачи в данном случае не распределяются между отдельными дисками, вместо этого каждый индивидуальный блок попадает на отдельный диск.
Достоинство поразрядного расслоения состоит в простоте вычисления кода Хэмминга, что необходимо для обнаружения и исправления ошибок в системах уровня 2. В RAID уровня 3 обнаружение ошибок диска с точностью до сектора осуществляется дисковым контроллером. Следовательно, если записывать отдельный блок передачи в отдельный сектор, то можно обнаружить ошибки отдельного считывания без доступа к дополнительным дискам. Главное отличие между системами уровня 3 и 4 состоит в том, что в последних расслоение выполняется на уровне сектора, а не на уровне битов или байтов.
В системах уровня 4 обновление контрольной информации реализовано достаточно просто. Для вычисления нового значения четности требуются лишь старый блок данных, старый блок четности и новый блок данных:
новая четность = (старые данные xor новые данные) xor старая четность
В системах уровня 4 для записи небольших массивов данных используются два диска, которые выполняют четыре выборки (чтение данных плюс четности, запись данных плюс четности). Производительность групповых операций записи и считывания остается прежней, но при небольших (на один диск) записях и считываниях производительность существенно улучшается. К сожалению, улучшение производительности оказывается недостаточной для того, чтобы этот метод мог занять место системы уровня 1.
RAID 5: четность вращения для распараллеливания записей
RAID уровня 4 позволяли добиться параллелизма при считывании отдельных дисков, но запись по-прежнему ограничена возможностью выполнения одной операции на группу, так как при каждой операции должны выполняться запись и чтение контрольного диска. Система уровня 5 улучшает возможности системы уровня 4 посредством распределения контрольной информации между всеми дисками группы.
Это небольшое изменение оказывает огромное влияние на производительность записи небольших массивов информации. Если операции записи могут быть спланированы так, чтобы обращаться за данными и соответствующими им блоками четности к разным дискам, появляется возможность параллельного выполнения N/2 записей, где N - число дисков в группе. Данная организация имеет одинаково высокую производительность при записи и при считывании как небольших, так и больших объемов информации, что делает ее наиболее привлекательной в случаях смешанных применений.
RAID 6: Двумерная четность для обеспечения большей надежности
Этот пункт можно рассмотреть в контексте соотношения отказоустойчивость/пропускная способность. RAID 5 предлагают, по существу, лишь одно измерение дисковой матрицы, вторым измерением которой являются секторы. Теперь рассмотрим объединение дисков в двумерный массив таким образом, чтобы секторы являлись третьим измерением. Мы можем иметь контроль четности по строкам, как в системах уровня 5, а также по столбцам, которые, в свою очередь. могут расслаиваться для обеспечения возможности параллельной записи. При такой организации можно преодолеть любые отказы двух дисков и многие отказы трех дисков. Однако при выполнении логической записи реально происходит шесть обращений к диску: за старыми данными, за четностью по строкам и по столбцам, а также для записи новых данных и новых значений четности. Для некоторых применений с очень высокими требованиями к отказоустойчивости такая избыточность может оказаться приемлемой, однако для традиционных суперкомпьютеров и для обработки транзакций данный метод не подойдет.
В общем случае, если доминируют короткие записи и считывания и стоимость емкости памяти не является определяющей, наилучшую производительность демонстрируют системы RAID уровня 1. Однако если стоимость емкости памяти существенна, либо если можно снизить вероятность появления коротких записей (например, при высоком коэффициенте отношения числа считываний к числу записей, при эффективной буферизации последовательностей считывания-модификации-записи, либо при приведении коротких записей к длинным с использованием стратегии кэширования файлов), RAID уровня 5 могут обеспечить очень высокую производительность, особенно в терминах отношения стоимость/производительность.
В качестве носителя для резервного копирования информации обычно используется магнитная лента. Резервное копирование предполагает использование различных стратегий и различных конфигураций оборудования в зависимости от требований пользователя. При планировании и создании системы этим вопросам приходится уделять большое внимание, так как обычно требования к системе резервного копирования выходят далеко за рамки простого обеспечения емкости носителя, превышающей емкость дисковой памяти системы, или выбора скорости операций копирования на магнитную ленту. Среди этих вопросов следует выделить, например, такие как определение количества клиентов, копирование данных которых должно осуществляться одновременно; цикличность операций копирования, т.е. по каким дням и в какие часы такое копирование должно осуществляться, а также уровень копирования (полное, частичное или смешанное); определение устройств на которых должно выполняться резервное копирование и т.д.
В настоящее время в большинстве систем накопители на магнитных лентах (НМЛ) обычно подсоединяются к компьютеру с помощью шины SCSI. Очень часто к этой же шине подсоединяются и дисковые накопители. К сожалению, высокий коэффициент использования шины SCSI практически всеми применяемыми в настоящее время типами НМЛ становится критическим фактором при организации резервного копирования и восстановления информации особенно в больших серверах с высокой степенью готовности. В таблице 5.1 приведены типичные параметры НМЛ. Очевидно такая высокая загрузка шины SCSI (до 20 - 65 % пропускной способности шины) при работе НМЛ накладывает определенные ограничения как на конфигурацию и типы применяемых НМЛ, так и на организацию самого резервного копирования.
Таблица 5.1
| Тип НДЛ | Емкость | Скорость
передачи
данных | Скорость
пересылки
по шине | Коэффициент использования шины SCSI |
4 мм
8 мм
8 мм
1/2" 9 дор.
1/4" QIC | 5 Гб
2.3 Гб
5 Гб
120 Мб
150 Мб | 920 Кб/c
220 Кб/c
500 Кб/c
780 Кб/c
200 Кб/c | 5 Мб/с (синх.)
1.2 Мб/с (асинх.)
3 Мб/с (асинх.)
1.2 Мб/с (асинх.)
1.0 Мб/с (асинх.) | 25 %
25 %
20 %
65-75 %
28 % |
Наиболее популярным в настоящее время являются НМЛ с 8 и 4 мм цифровой аудио- лентой (DAT), использующие технологию спирального сканирования. В отличие от традиционных НМЛ со стационарными головками и ограниченным числом дорожек, эти устройства осуществляют чтение и запись данных на медленно двигающуюся магнитную ленту с помощью головок, размещаемых на быстро вращающемся барабане. При этом дорожки пересекают ленту с края на край и расположены под небольшим углом к направлению, перпендикулярному направлению движения ленты. Иногда эту технологию называют "поперечной записью". На сегодняшний день подобные устройства дают наивысшую поверхностную плотность записи. Например, накопитель EXB-8200 компании Exabyte Corp. позволяет записывать около 35 мегабит на квадратный дюйм 8 мм ленты, а накопитель EXB-8500 - около 75 мегабит на квадратный дюйм. Устройства DAT записывают данные на 4 мм ленту с плотностью 114 мегабит на дюйм, что близко к теоретическому пределу плотности записи. Дальнейшее ее увеличение требует смены типа носителя или использования технологии компрессии (сжатия) данных.
На сегодняшний день продолжают использоваться и старые типы катушечных НМЛ, которые используют стандартную магнитную ленту шириной 0.5 дюйма. Они главным образом применяются для обмена информацией со старыми ЭВМ и поддерживают плотность записи 6250, 1600 и 800 бит на дюйм.
Наиболее популярными в течение многих лет были 150-250 Мб картриджи QIC с лентой шириной 1/4 дюйма. В настоящее время существует 10 производственных стандартов для картриджей конструктива 5.25" и 9 стандартов мини-картриджей конструктива 3.5". В мае 1994 года появился новый формат для записи 2 Гбайт (без сжатия) на микрокартридже QIC-153 c барий-ферритовой лентой длиной 400 футов. QIC-картриджи вмещают до 1200 футов магнитной ленты, при этом данные записываются на дорожках, расположенных вдоль ленты. Число дорожек может достигать 48. В зависимости от формата (QIC-40, QIC-80, QIC-3GB(M) и т.д.) мини-картриджи имеют емкость (без сжатия) от 40 Мбайт до 3 и более Гбайт. Картриджи наибольшей емкости позволяют записать до 13 Гбайт данных. В настоящее время наблюдается рост числа накопителей QIC с картриджами емкостью до 5 Гбайт и форматом записи 5GB(M). В 1995 году ожидалось появление накопителей QIC формата 25 Мбайт с постоянной скоростью передачи 2.4 Мбайт/с. Такие системы составят серьезную конкуренцию 8 мм накопителям типа Exabyte, которые сейчас доминируют на рынке систем хранения большой емкости.
Одним из сравнительно новых направлений в области резервного копирования является появление устройств ленточных массивов (аналогичных дисковым массивам), используемых главным образом в системах высокой готовности. Примером такого устройства может служить CLARiiON Series 4000 tape array компании Data General. Оно может иметь в своем составе до пяти 4 мм DAT накопителей общей емкостью до 25 Гбайт. Устройство относится к разряду открытых систем и совместимо со всеми UNIX-платформами компаний IBM, Sun, Hewlett-Packard, Unisys и ICL.
